•采用32位DSP专用控制芯片，电压空间矢量SVPWM控制；
•载波频率0.7-16KHz任意设定 ；（载波频率不能调的过低，过低后有可能过流保护）
•最大频率可高达3200Hz；
•具有同步调制和异步调制功能
•具有雕刻机应用宏，客户设置两个参数即可满足大部分雕刻机参数设置需求；
欢迎光临青岛宇林华科技有限公司
∷
产品中心
行业专机

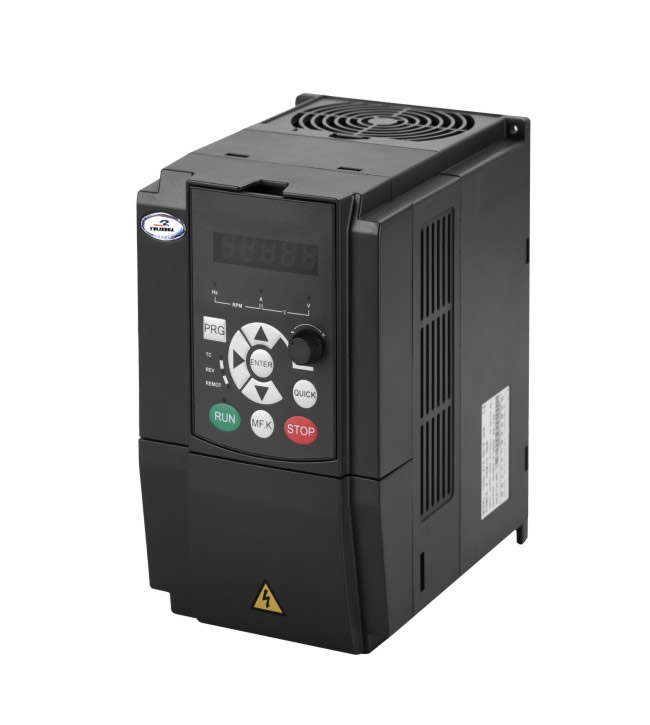

A600-DK雕刻机专用型变频器
-
•采用32位DSP专用控制芯片，电压空间矢量SVPWM控制；•载波频率0.7-16KHz任意设定 ；（载波频率不能调的过低，过低后有可能过流保护）•最大频率可高达3200Hz；•具有同步调制和异步调制功能•具有雕刻机应用宏，客户设置两个参数即可满足大部分雕刻机参数设置需求；
- 产品介绍
- 产品参数
- 产品选型
- 安装尺寸
- 资料下载
| 功能码 | 名称 | 设定值 | 备注 |
| F0.02 | 命令源选择 | 1 |
|
| F0.03 | 主频率源X选择 | 6 |
|
| F0.08 | 预置频率 | 400 |
|
| F0.10 | 最大频率 | 400 |
|
| F0.12 | 上限频率 | 400 |
|
| F0.15 | 载波频率 | 400Hz：6K 800Hz/1000Hz：12K | 根据最大频率来确定 |
| F0.22 | 频率指令分辨率 | 1：0.1Hz |
|
| F1.04 | 电机额定频率 | 400 | 客户电机铭牌 |
| F1.05 | 电机额定转速 | 24000 | 客户电机铭牌 |
| F3.02 | 转矩提升截止频率 | 400 |
|
| F4.00 | X1端子功能选择 | 1：正转 |
|
| F4.01 | X2端子功能选择 | 2：反转 |
|
| F4.02 | X3端子功能选择 | 12：多段指令端子1 |
|
| F4.03 | X4端子功能选择 | 13：多段指令端子2 |
|
| F4.04 | X5端子功能选择 | 14：多段指令端子3 |
|
| F4.13 | AI1最小输入 | 0.5 |
|
| F4.15 | AI1最大输入 | 9.90 |
|
| F7.02 |
|
|
|
| F7.03 | LED运行监控选择1 | 401d |
|
| F7.06 | 负载速度显示系数 | 600 |
|
| FC.01 | 多段指令1 | 25.0% |
|
| FC.02 | 多段指令2 | 37.5% |
|
| FC.03 | 多段指令3 | 50.0% |
|
| FC.04 | 多段指令4 | 62.5% |
|
| FC.05 | 多段指令5 | 75.0% |
|
| FC.06 | 多段指令6 | 87.5% |
|
| FC.07 | 多段指令7 | 100.0% |
|
A600-DK
A600系列标准机结构
